갤럭시 S21 5G (SM-G991N) 하부 마이크 및 스피커 자가 교체하기

들어가기 전

이 글은 "휴대전화 자가수리"와 관련된 내용을 담고 있습니다.
작업과 관련하여, 자가수리에 대한 숙련도가 부족하다면 작업 진행을 권장하지 않습니다.
자가수리로 인해, 정식 서비스센터의 보증 및 수리를 받지 못할 수 있습니다.
작업에 대한 책임은, 작업자에게 있습니다.

---

들어가며

서브폰으로 사용하는 갤럭시 S21 5G가 있습니다

녹화용도로 주로 사용하는데, 영상의 소리가 녹화 도중에 갑자기 먹먹해지는 느낌이 들고

스피커 자체도 소리가 잘 들리지 않는 것 같아, 교체하기로 결정하였습니다.

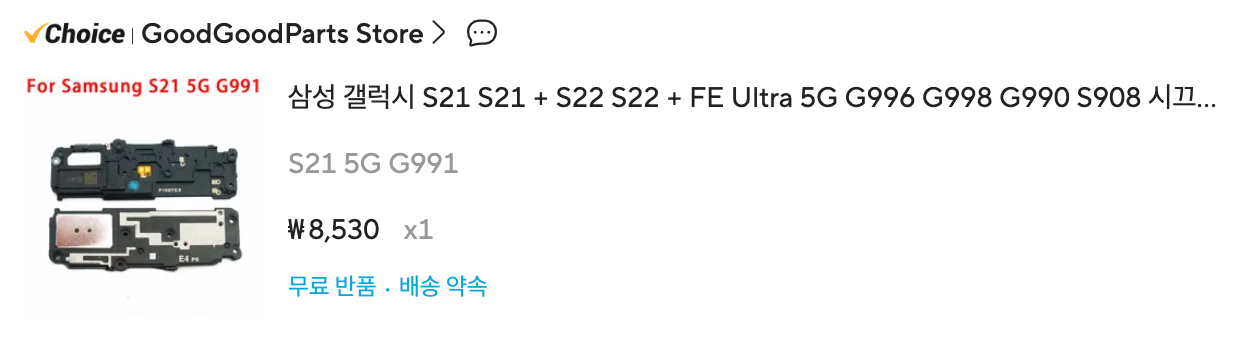

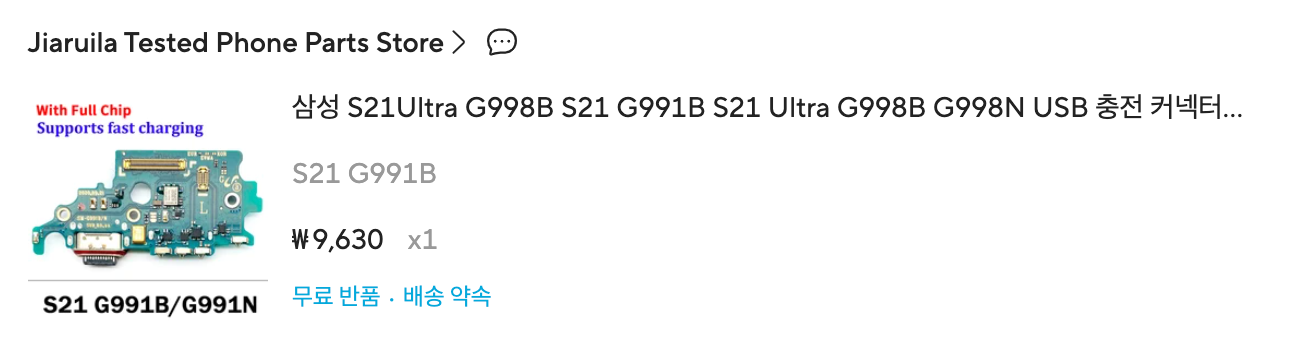

부품은 알리 익스프레스에서 저렴하게 구매할 수 있었습니다.

역시 알리 익스프레스, 대부분의 부품을 구할 수 있어서 만족스럽습니다.

원래 방수까지 신경을 쓰려면, 방수 씰을 따로 구매해야하는데

서브폰이고 방수까지는 필요가 없어서, 그냥 작업하지 않았습니다.

방수가 필요하신 분들은, 따로 구매해서 작업하시면 되겠습니다.

TearDown 영상을 찾아보다

유튜브에서 거의 대부분의 분해 조립 영상을 찾아볼 수 있습니다

원래는 제가 교체하고자 하는 부분의 영상만을 찾아보려고 했는데

이상하게 S21 FE 모델 쪽은 많이 나오는데, S21 5G 모델은 보이지 않아서

전체 분해 영상을 바탕으로 작업하였습니다

https://youtu.be/voYbbwkg-yo?si=shE42iDblj-zSO8K



뒷판 제거 -> 무선 충전 모듈 분리 -> 배터리 케이블 분리 -> 하단 스피커 분리 -> 충전 및 마이크 모듈 분리

https://ko.ifixit.com/Guide/Samsung+Galaxy+S21+%EB%9D%BC%EC%9A%B0%EB%93%9C%EC%8A%A4%ED%94%BC%EC%BB%A4+%EA%B5%90%EC%B2%B4/148687

Samsung Galaxy S21 라우드스피커 교체

https://ko.ifixit.com/Guide/Samsung+Galaxy+S21+USB-C+Charging+Port+and+Daughterboard+Replacement/151727

Samsung Galaxy S21 USB-C Charging Port and Daughterboard Replacement

분해 작업은 ifixit 자료를 보고 진행하시고

제 작업은 참고 목적으로 보시면 좋습니다.

---

작업 시작

사진에는 나타나있지 않지만, USIM 트레이를 꼭 제거해주세요.

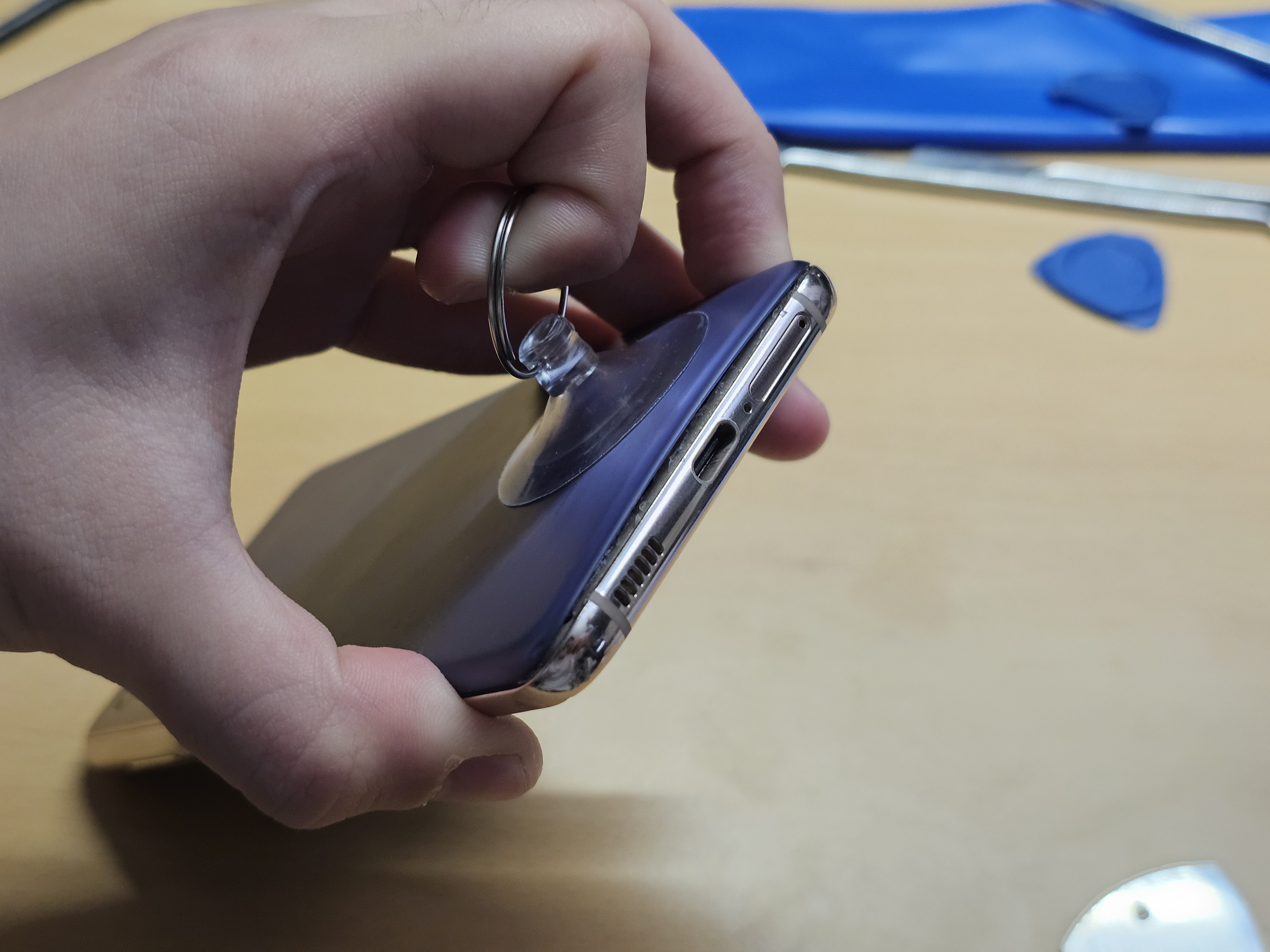

이후 뒷 커버를 조심스럽게 열어줍니다.

모서리를 중심으로 분해용 삼각피크를 넣어서 쭉 밀어주면 쉽게 빠져나옵니다.

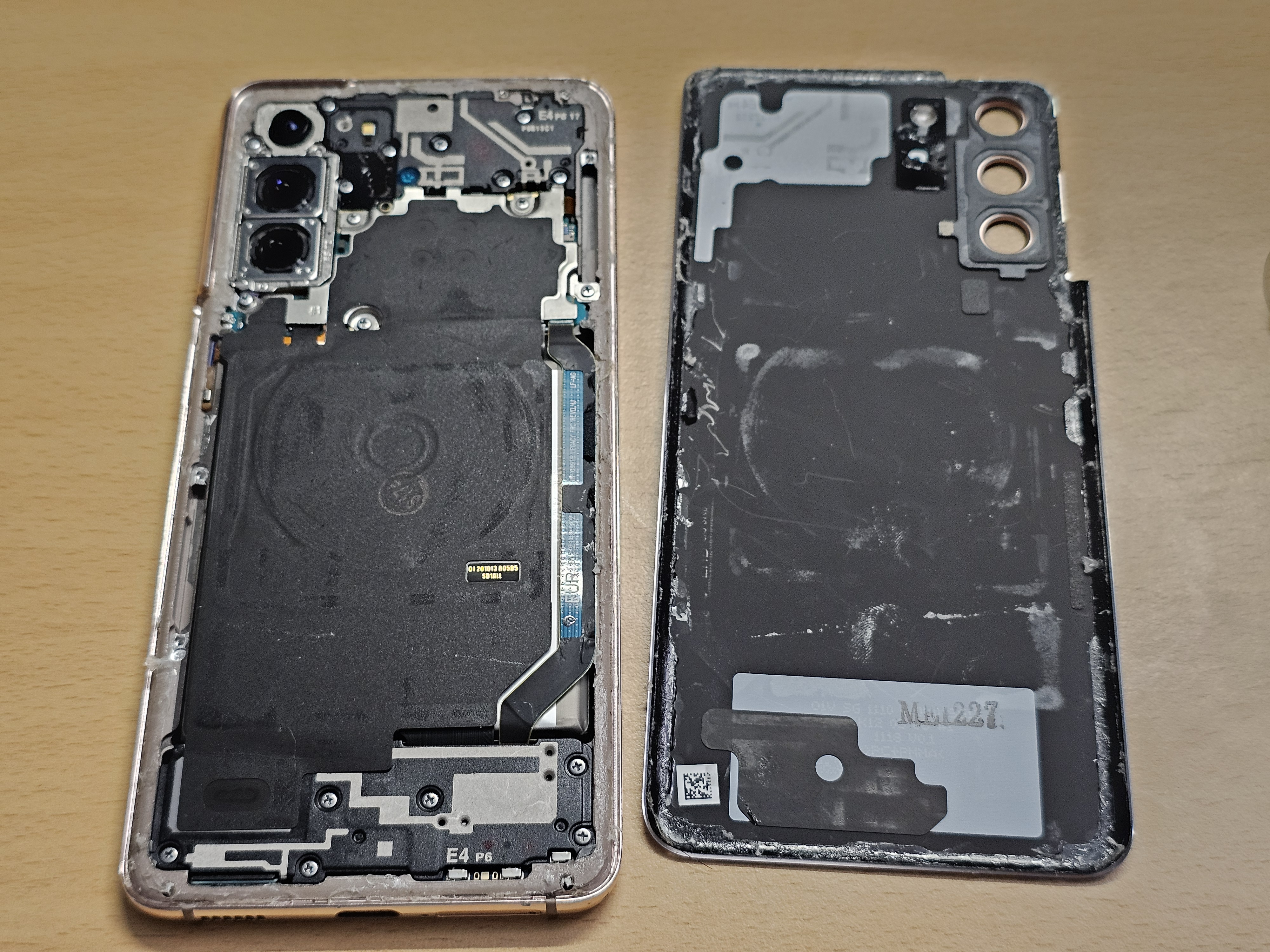

뒷 커버를 열은 모습입니다. 접착이 그리 좋지 못한 상태였습니다.

물이 들어갔다면 분명히 방수가 안되었을 것으로 보입니다.

앞서 언급하였지만, 제 경우에는 세컨폰인 관계로 방수 실링 작업을 하지 않았습니다.

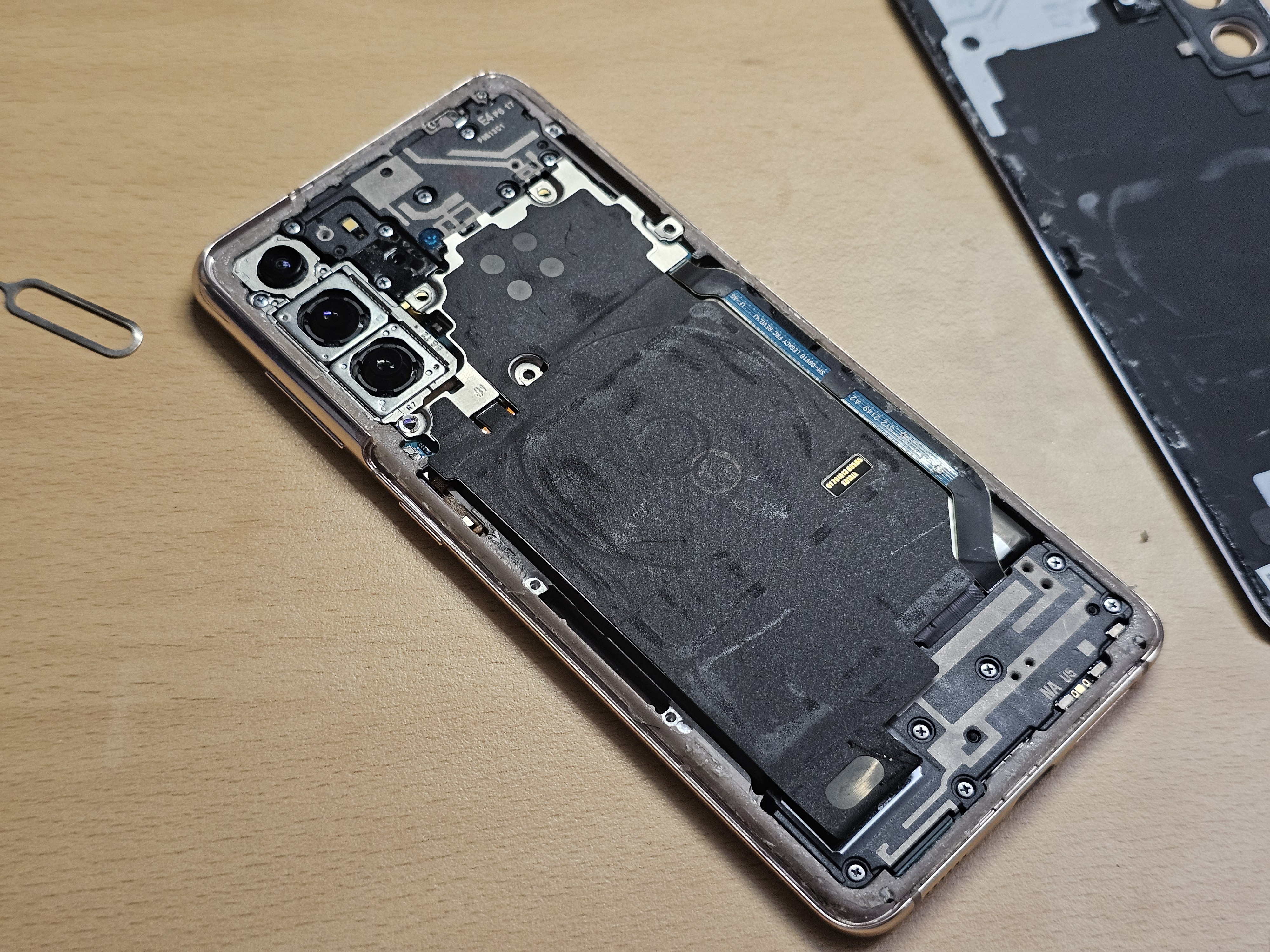

이제 검은색 무선 충전패드 모듈을 분해합니다

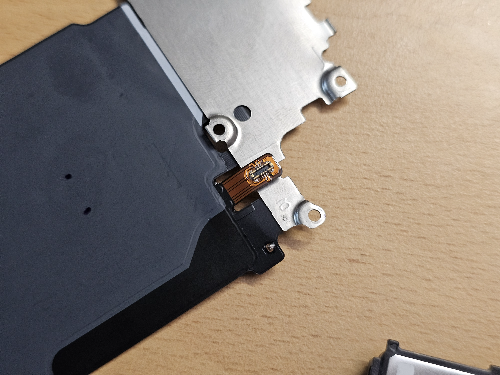

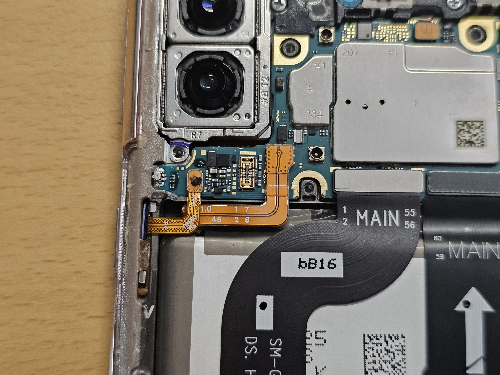

카메라 옆에 있는 은색 철판 부분의 나사를 분해하고 단자를 떼어내어 분리하였습니다.

그 후에 전원 관련 부분으로 보이는 좌/우에 있는 두개의 단자 또한 잠시 빼주었습니다.

이 부분 관련 사진을 찍지 않았는데, 하단에 있는 스피커의 나사를 풀어주면 쉽게 들어올려집니다.

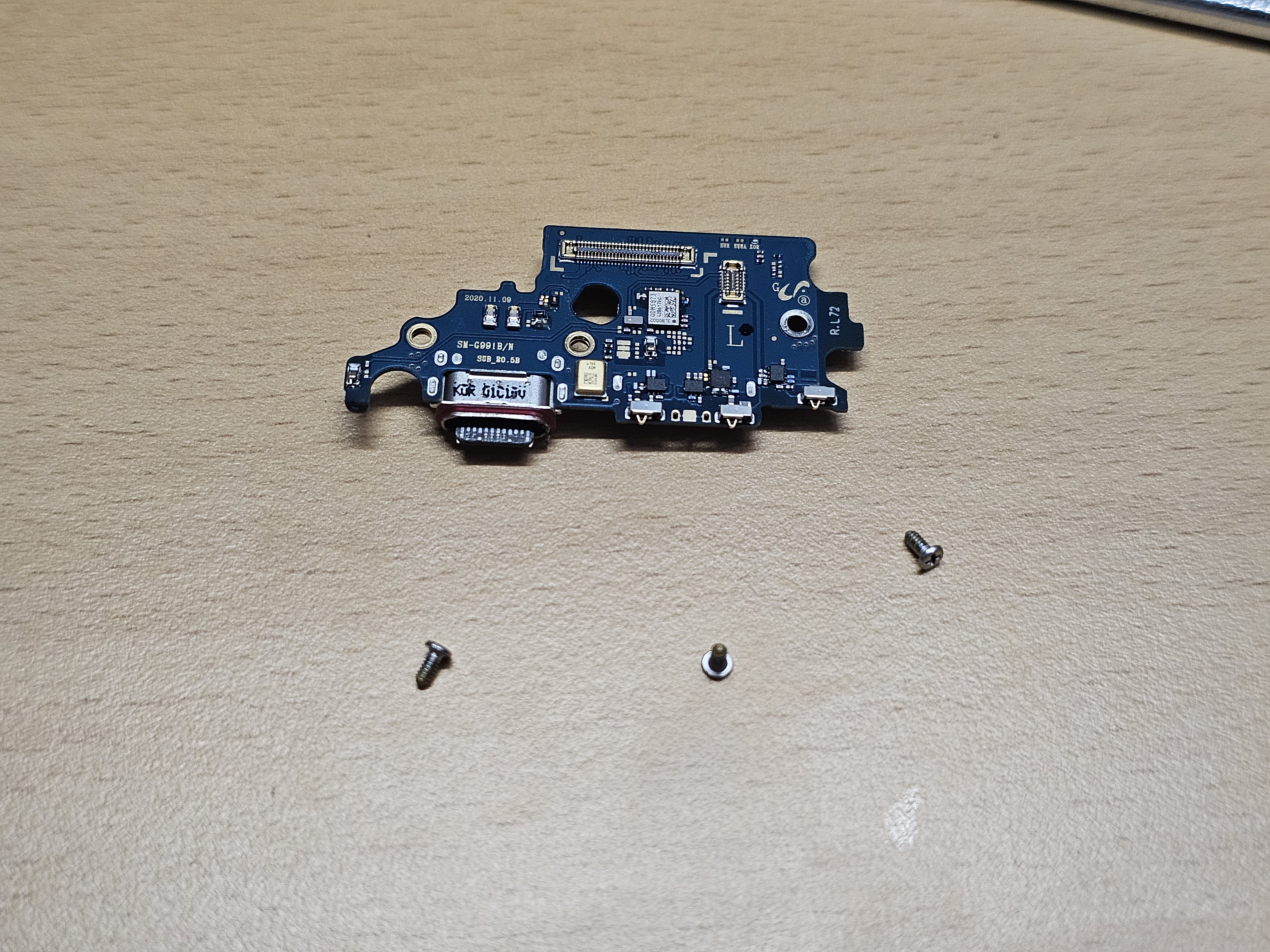

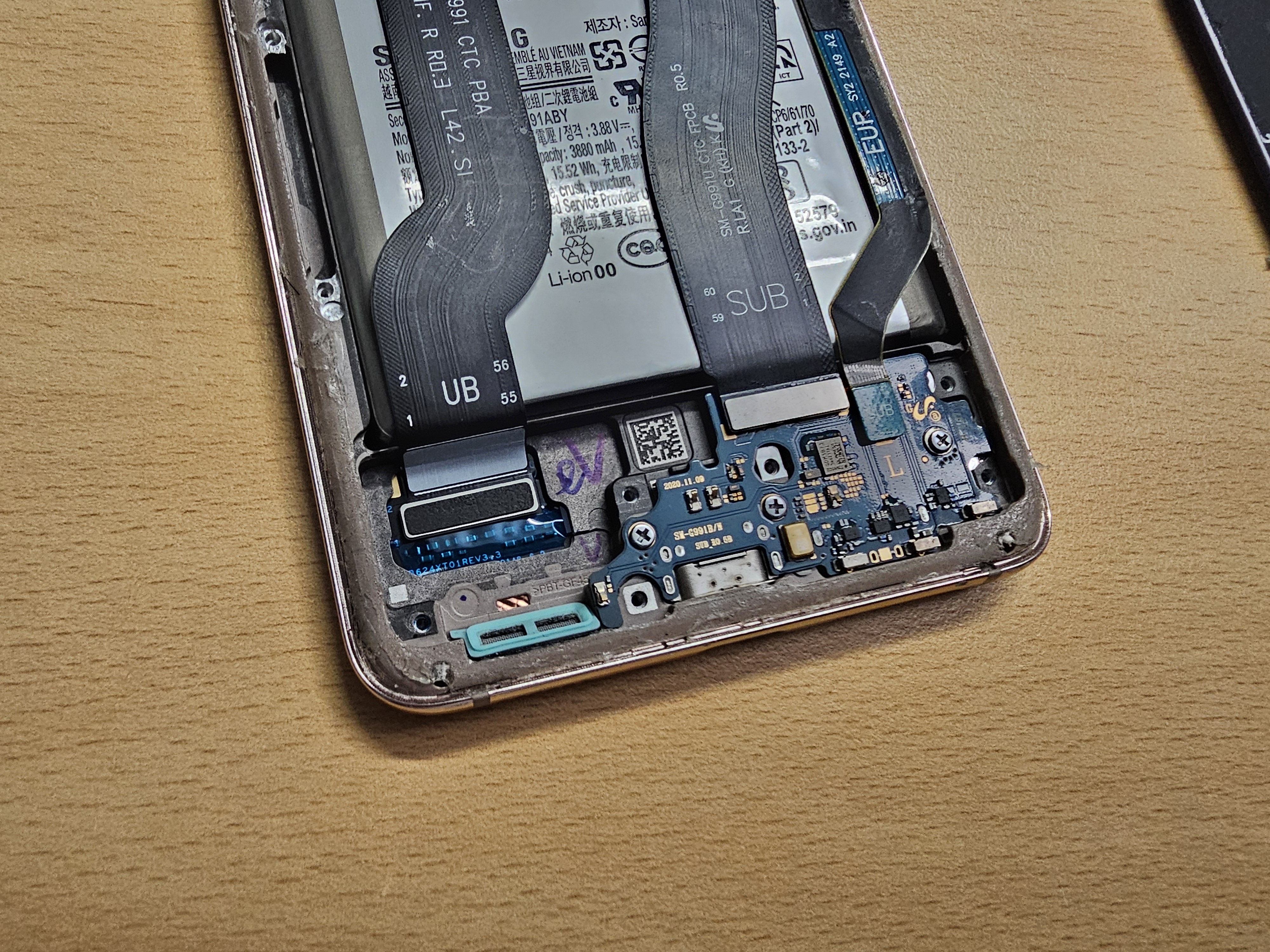

그 다음에 사진에 있는 C타입 충전 단자 + 스피커 동합 모듈의 나사를 풀어주고 조심히 들어 올려주면 분리가 가능합니다.

이 부분은 ifixit이나 동영상을 보고 작업을 진행해주세요

실수로 분리 작업 전에 USIM 트레이를 빼두지 않아서, 모듈을 제거하는데 조금 애를 먹었습니다.

다행히 고장은 나지 않았고, 모듈 분리 후에 바로 심카드 트레이도 빼두었습니다.

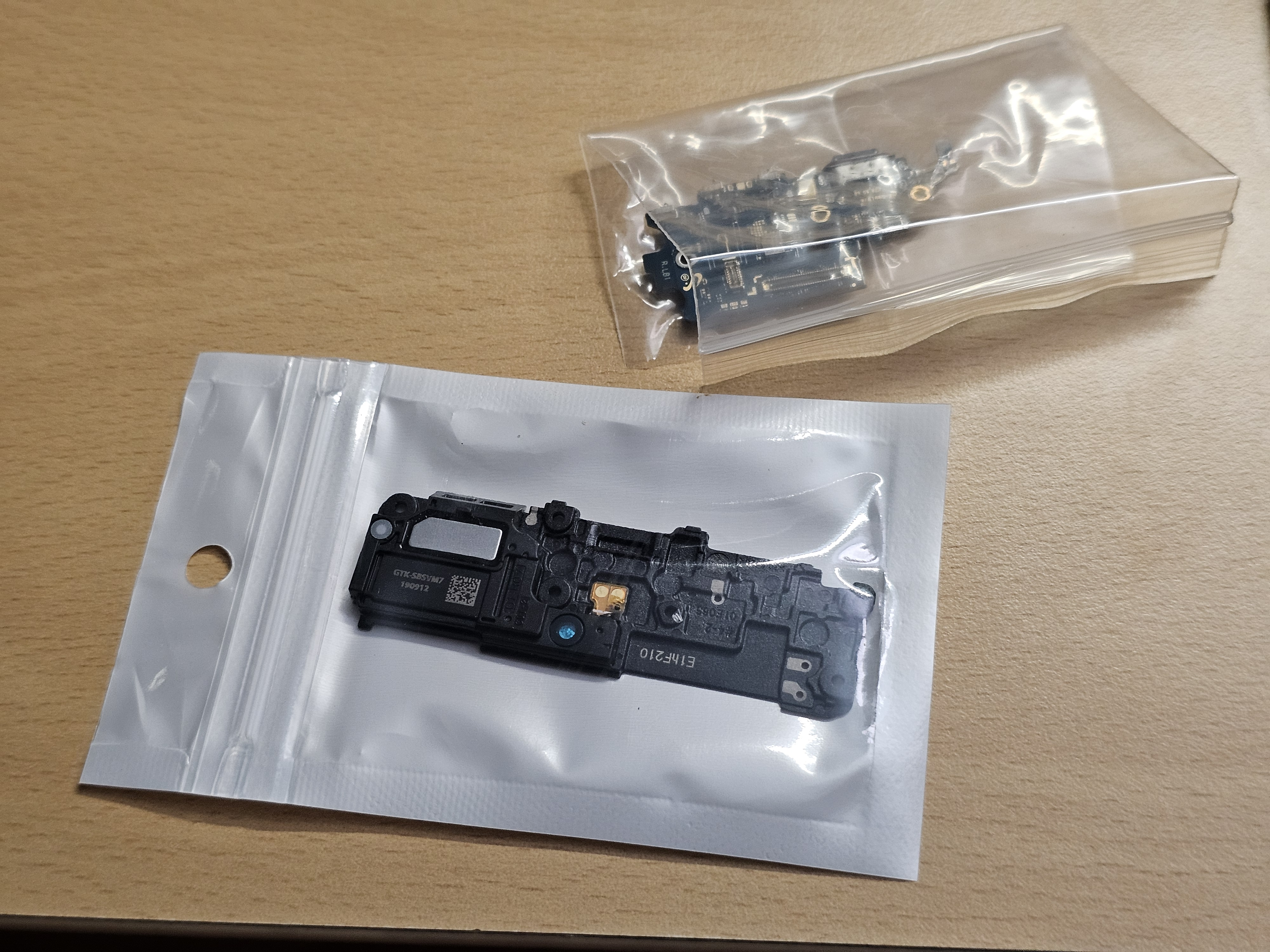

배송받은 물건입니다

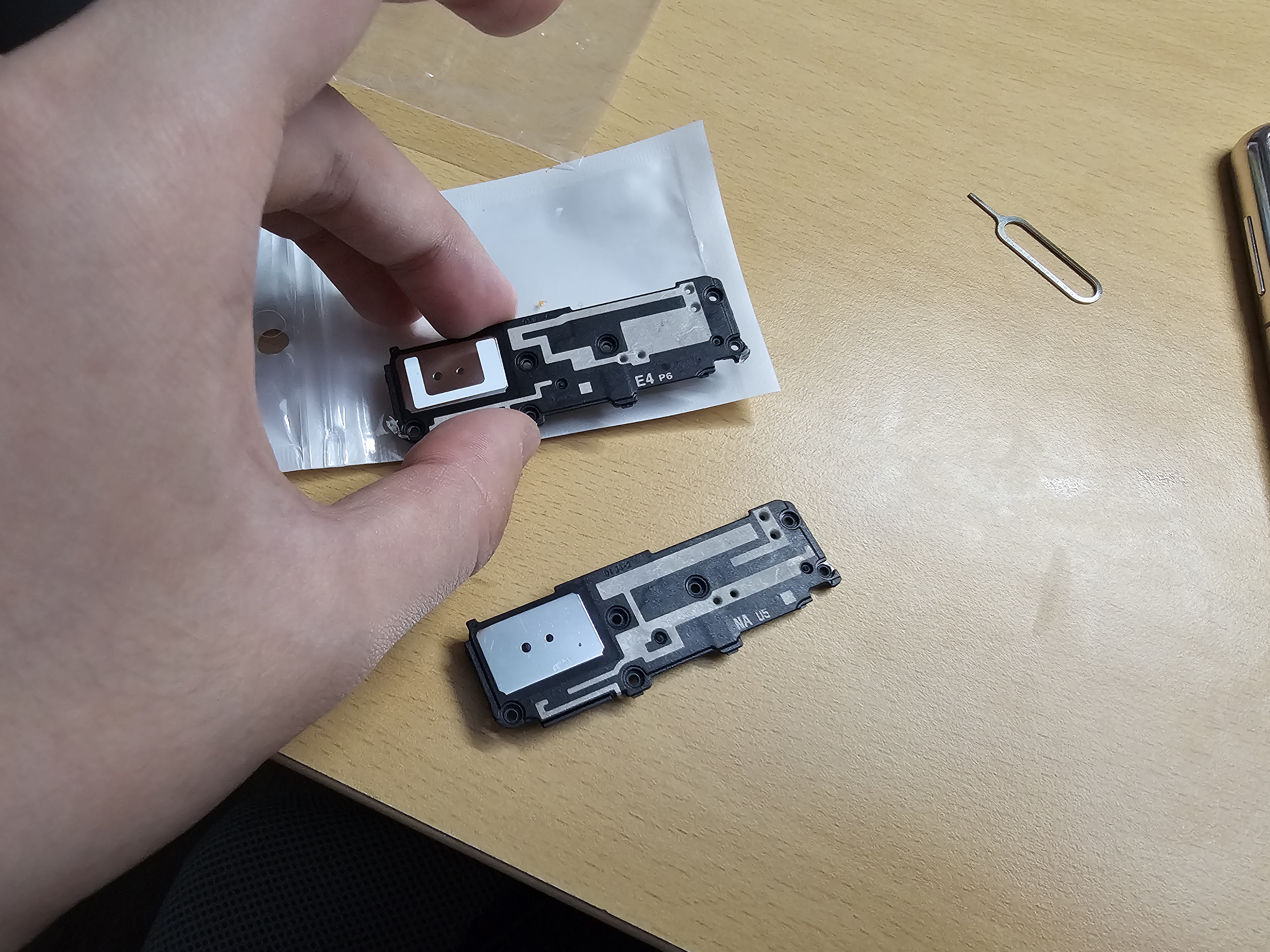

차이를 살펴보면, 충전+마이크 모듈은 외관상 별 차이가 없고

스피커 부분은 E4라고 되어있는 부분이, NA라고 되어있네요

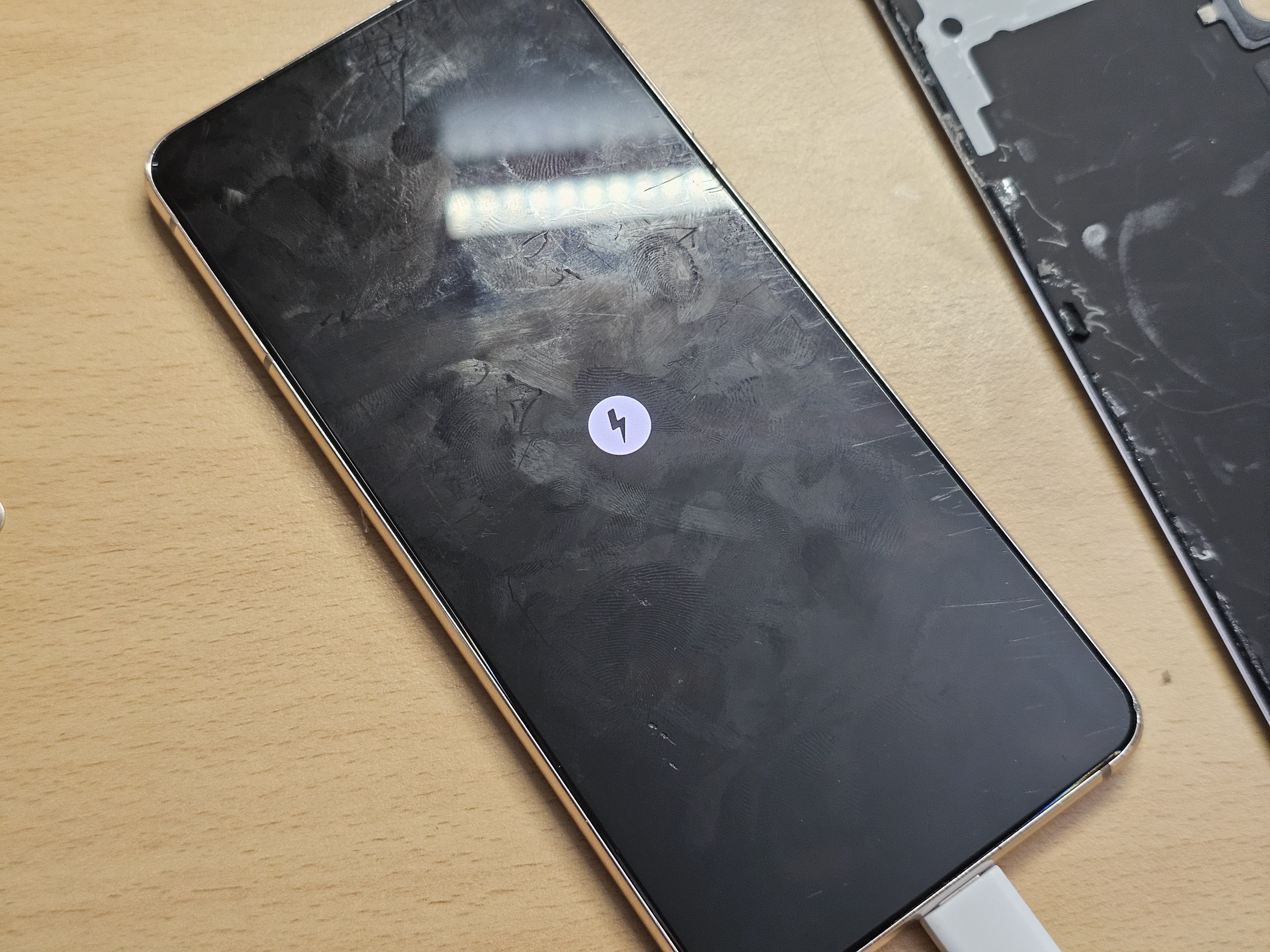

바로 역순으로 조립해주고, 무선 충전 모듈까지 임시로 조립한 다음 전원을 연결시켜보았습니다

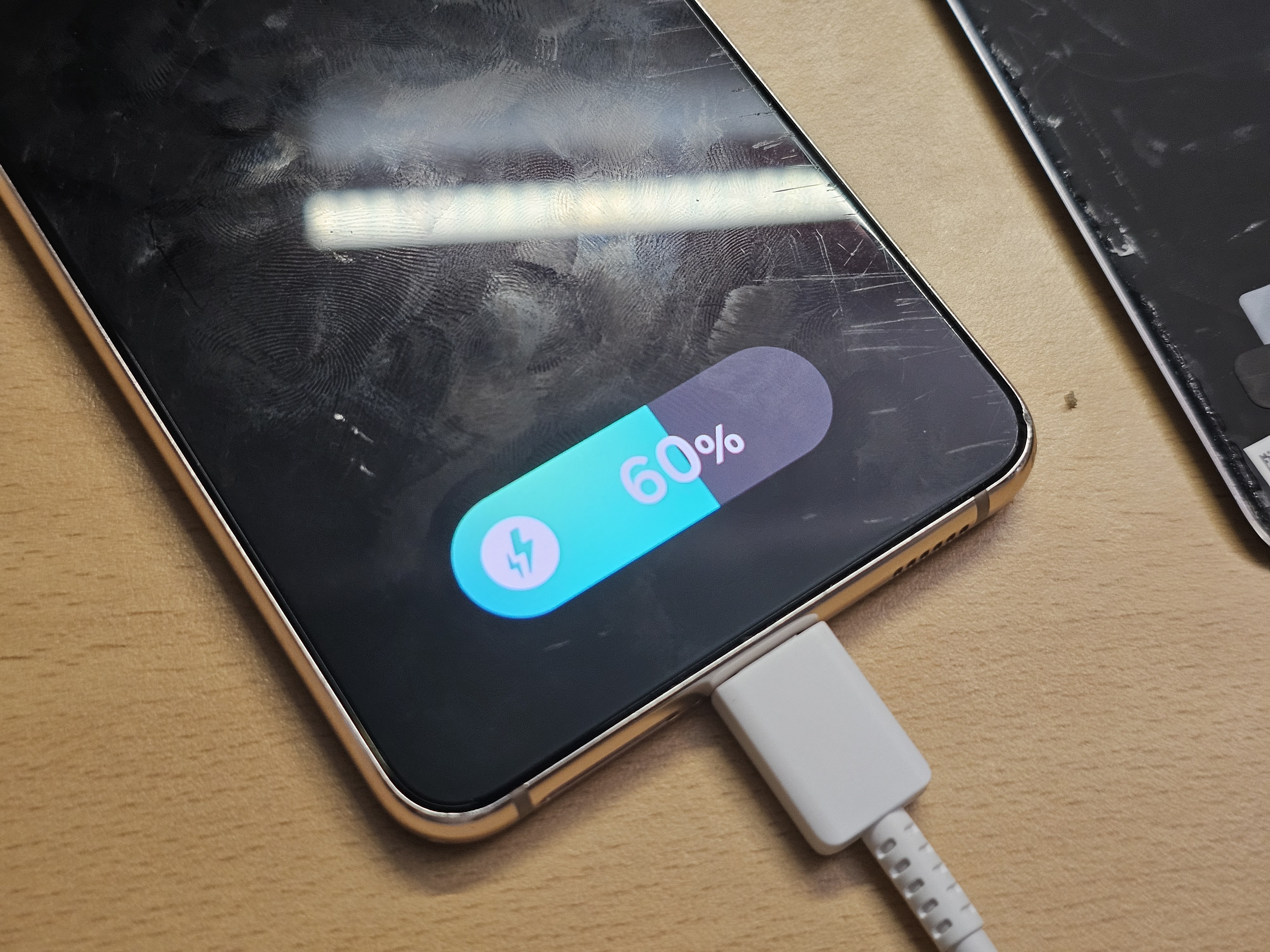

충전도 정상적으로 인식되고, 사용하는데도 문제가 없음을 확인한 다음 완벽하게 조립해주었습니다.
